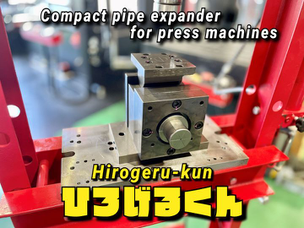

使い方紹介

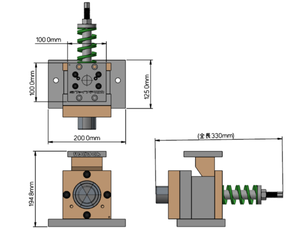

寸法の調整方法の手順

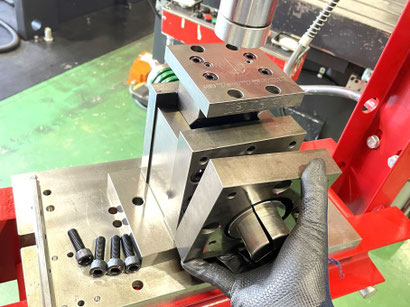

1. 金型が無負荷の状態で金型後方のバネ、ナットを取り外します。

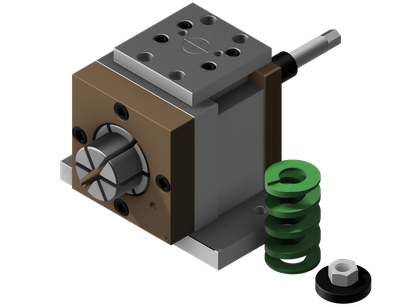

2. 次に上型を押せなくなるまで押し下げます。（図の状態）

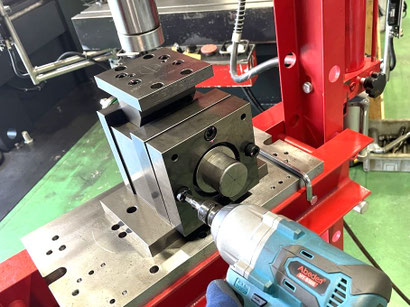

3. 金型後方の調整ネジを回してエキスパンダーの開き量を調整します。

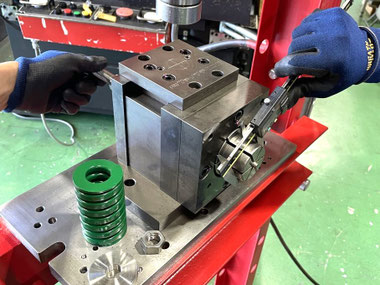

4. エキスパンダーの開き量の物理的な上限に注意しながら寸法を設定してください。
5. 上型を上に押し上げ、バネを戻します。調整ネジが回らないようにナットを締めこみます。

 ●注意点

上型が上がったままの状態で狙いの寸法を設定しないでください。もしその状態で開き量を設定してしまうと、上型が押し込まれたときに設定されたエキスパンダーの開き量よりさらに開くこととなり、本体とエキスパンダーに大きな負荷をかけることとなってしまいます。

●寸法出しのコツ

拡げたい狙い径の＋0.2ミリ程度を設定すると狙い寸法に近い直径になります。是非お試しください。（板厚～1.2mmまでの場合）

●加工精度について

ひろげるくんは加工をするパイプの真円度に影響を受けてしまいます。曲げパイプなどの曲げ部に近い場合、もともとの歪みが酷い場合は真円になりにくいためご注意ください。

一般的な直管を加工する場合、加工精度は±0.2ミリ程度になります。

上型が押せなくなるまでプレスすることで、狙いの開き量で加工ができます。

エキスパンダーの隙間の痕が気なる場合はパイプを再度セットし、30度回転させて再度加工してください。
